HTM1L系列帶剩余電流保護塑料外殼式斷路器
  • HTM1L系列帶剩余電流保護塑料外殼式斷路器(以下簡稱漏電斷路器)，適用于交流50Hz(或60Hz)，其額定絕緣電壓為800V，額定工作電壓400V，額定工作電流至800A的電路中作不頻繁轉換及電動機不頻繁起動之用。斷路器具有過載、短路和欠電壓保護功能，能保護線路和電源設備不受損壞；同時，可對人提供間接接觸保護，還可以對過電流保護不能檢測出的長期存在的接地故障可能引起的火災危險提供保護。在其他保護裝置失靈時，額定剩余動作電流為30mA的HTM1L漏電斷路器可直接起附加保護。

HTM1L系列帶剩余電流保護塑料外殼式斷路器

HTM1L系列帶剩余電流保護塑料外殼式斷路器(以下簡稱漏電斷路器)，適用于交流50Hz(或60Hz)，其額定絕緣電壓為800V，額定工作電壓400V，額定工作電流至800A的電路中作不頻繁轉換及電動機不頻繁起動之用。斷路器具有過載、短路和欠電壓保護功能，能保護線路和電源設備不受損壞；同時，可對人提供間接接觸保護，還可以對過電流保護不能檢測出的長期存在的接地故障可能引起的火災危險提供保護。在其他保護裝置失靈時，額定剩余動作電流為30mA的HTM1L漏電斷路器可直接起附加保護。

  • 功能特點
  • 資料下載
    HTM1L系列帶剩余電流保護塑料外殼式斷路器(以下簡稱漏電斷路器)，適用于交流50Hz(或60Hz)，其額定絕緣電壓為800V，額定工作電壓400V，額定工作電流至800A的電路中作不頻繁轉換及電動機不頻繁起動之用。斷路器具有過載、短路和欠電壓保護功能，能保護線路和電源設備不受損壞；同時，可對人提供間接接觸保護，還可以對過電流保護不能檢測出的長期存在的接地故障可能引起的火災危險提供保護。在其他保護裝置失靈時，額定剩余動作電流為30mA的HTM1L漏電斷路器可直接起附加保護。
    斷路器按照其額定極限短路分?jǐn)嗄芰�，分為M型(較高分?jǐn)嗥?、H型(高分?jǐn)嘈退臉O無H型)二種。
    該斷路器具有體積小、分?jǐn)嗄芰Ω�、飛弧短、抗振動等特點。
    斷路器可垂直安裝(即豎裝)，亦可水平安裝(即橫裝)。
    斷路器具有隔離功能，其相應符號為：“”。
    斷路器符合標準：IEC60947-2及GB14048.2及附錄B帶剩余電流保護的斷路器。
    斷路器不可倒進線，即只允許1、3、5接電源線，2、4、6接負載線。

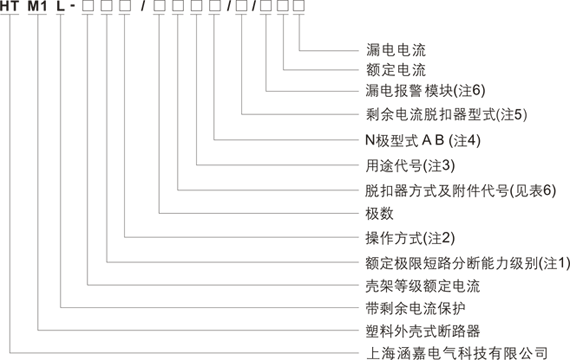

型號及含義


注：
  1、按額定極限短路分?jǐn)嗄芰Φ母叩头譃镸型(較高分?jǐn)嘈?、H型(高分?jǐn)嘈?。
  2、手柄直接操作無代號：電動操作用P表示；轉動手柄用Z表示。
  3、配電用斷路器無代號：保護電動機用2表示。
  4、按產品極數分為三極、四極，四極產品中中性極(N極)的形式分兩種：
        A型：N極不安裝過電流脫扣器，且N極始終接通，不與其它三極一起合分。
        B型：N極不安裝過電流脫扣器，且N極與其它三極一起合分(N極先合后分)。
  5、剩余電流脫扣器型號分Ⅰ型、Ⅱ型(詳見表四)Ⅰ型為標準確型，Ⅱ型訂貨時應注明。
  6、不帶報警單元模塊無代號，帶報警單元模塊在訂貨時應注明。
